七段顯示器分為共陽極及共陰極，共陽極的七段顯示器的正極（或陽極）為八個發光二極體的共有正極，其他接點為獨立發光二極體的負極（或陰極），使用者只需把正極接電，不同的負極接地就能控制七段顯示器顯示不同的數字。共陰極的七段顯示器與共陽極的只是接駁方法相反而已。

七段顯示器已可以特定的集成電路控制，只要向集成電路輸入4-bit的二進位數字訊號就能控制七段顯示器顯示；市面上更有 8421-BCD 代碼直接轉為七劃管控制電平的 IC，方便配合單片機使用。

。

七段顯示器有兩種工作模式:
(a)掃描方式:
由於人眼視覺暫留的特性，可以看到穩定的顯示，但該方式要佔用
『I/O埠的資源』，也佔用『CPU較多時間』。
(b)採用增加栓鎖電路:
將LED顯示器接在『資料匯流排』上，作為一個週邊進行操作。
也佔用系統資源較少， 且顯示較穩定。

要產生數字的方法，便是點亮特定資料的LED燈，例如要產生數字「0」，
必須只點亮a、b、c、d、e、f等節段；要產生數字「5」，必須只點亮a、c、d、f、g等節段
，以此類推。如圖4為單晶片與七段顯示器接腳圖，以共陽極電路而言，要產生數字「0」，
必須控制單晶片的PortB的RB0~RB5為“低電位””，使電路形成通路狀態；
以共陰極電路而言，要產生數字「5」，必須控制單晶片的PortB的RB0、RB2、RB3、RB5與RB6
等接腳為“高電位”，提供七段顯示器電源。七段顯示器的兩支com接腳則與單晶片共接地，
加上『限流電阻約100~300Ω』之間。。

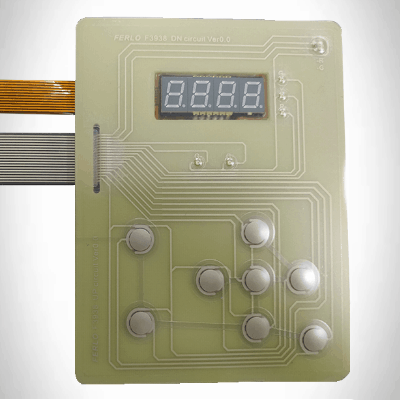

七段顯示器目前已被廣泛應用在世界上，像是冷氣、時鐘、手錶甚至是現在棒球場上的大型記分板…等等的顯示表，只要能顯示數字之類的數
位器材大部分都是由七段顯示器所呈現，內部卻也是單晶片之類的來推動七段顯示器，譬如二進制轉換等，
七段顯示器可是無所不在，不要看他小小一顆，雖然是很不起眼、也不會很貴，不過，卻有很多地方使用到
他，在電子電路中，不只都是電容器和電阻器，七段顯示器也是不可或缺的元件了。
