彈片式薄膜按鍵 Metaldome - Membrane Switch

彈片式薄膜按鍵 Metaldome

Metal dome(薄膜按鍵開關)它是一塊包含金屬彈片的PET帶膠的薄片、按照線路板上對應的PAD(焊盤)位置來安排每一個金屬彈片的位置,以及其他元器件來設置對應的避空位及定位孔等。在使用者與儀器之間起到一個重要的觸感型開關的作用。
我們應客戶需求採用法國電子元件大廠Nicomatic進口彈片 , 觸感極佳 、 品質穩定、使用壽命年限長。

nico法國彈片

法國品牌 Nicomatic 彈片詳細規格:
①. 形成高度: 0.45~0.75mm
②. 彈力選擇範圍: 220~400g
③. CLICK%值: >30%  使用壽命: >100萬次
④. 工作溫度:-20℃~45℃ 6.存放溫度:-40℃~70℃
⑤. 電阻:<1Ω
⑥. 彈片大小:6Ø; 8Ø;10Ø; 12Ø

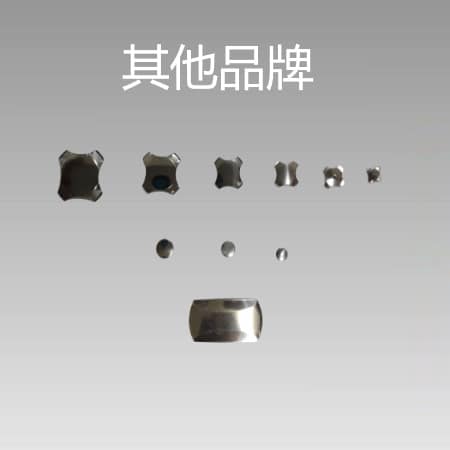

其他品牌Metaldome詳細規格:
①. 形成高度: 0.45~0.75mm
②. 彈力選擇範圍: 220~400g
③. CLICK%值: >30% 4.使用壽命: >100萬次
④. 工作溫度:-20℃~45℃ 6.存放溫度:-40℃~70℃
⑤. 電阻:<1Ω
⑥. 四角彈片大小:6Ø; 8Ø;10Ø;12Ø;16Ø;20Ø

      圓形彈片大小:4Ø;5Ø;6Ø

  長方形彈片尺寸:12.7mm*28.4mm



薄膜按鍵結構組件表

結構組件表
薄膜按鍵結構組件表
面板凸型面板材質按鍵觸態按鍵類型電子元件端子(Pitch=1.27/2.54)印刷線路(無端子)防水級別底膠需求底板類型其他需求
PETMetaldomeLED公端碳墨印刷線路日東鐵底板遮光片
PCPolydome電阻/電容/二極體母端Carbon Coutech
Pitch=1.0/1.25/1.5/2.0/2.54/5.08
IP653M鋁底板靜電保護
TPUAirdome光感器公母端FPC銅箔線路IP68其他壓克力底板其他
其他其他其他七段顯示器Housing連接器
FPC Coutech
Pitch=0.3/0.5/0.75/1.0/1.25/1.5/2.0/2.54/5.08
其他級別其他
其他其他其他其他
